Ультразвуковые Датчики: Монокристаллические или Композитные?
Какой датчик выбать для точной диагностики?
Основой любого ультразвукового датчика являются пьезоэлектрические элементы, которые преобразуют электрический сигнал в ультразвуковые волны и наоборот. Современные УЗИ-аппараты используют два основных типа датчиков: композитные и/или монокристаллические. Понимание различий между ними поможет вам сделать оптимальный выбор для вашей клинической практики.
Композитные (Пьезокомпозитные) Датчики
• Материал: Композитные датчики изготавливаются из комбинации традиционной керамики, такой как PZT, и полимерных материалов. Пьезокерамика формируется в столбики, которые разделены полимерным наполнителем.
• Преимущества: Эти датчики позволяют получать качественное изображение на разных глубинах, что критически важно для точной диагностики. Они обеспечивают хорошую проникающую способность (позволяя видеть глубже) и высокую детализацию (четко различать мелкие структуры). С их помощью можно видеть объекты с улучшенным осевым и латеральным разрешением, что означает более четкое изображение как по глубине, так и по бокам. Композитные датчики также очень чувствительны и способны улавливать даже слабые ультразвуковые отзвуки, помогая выявлять мельчайшие изменения.
• Недостатки: Производство композитных датчиков может быть сложнее и дороже по сравнению с базовыми керамическими датчиками.
Монокристаллические (Single Crystal) Датчики
- Материал: Монокристаллические датчики используют единый монокристалл пьезоэлектрического материала, например, PMN-PT, вместо поликристаллической керамики или композитных материалов.
- Преимущества: Эти датчики обладают еще более широкой полосой пропускания и значительно более высокой эффективностью преобразования энергии, что обеспечивает более однородное изображение на различных глубинах. Они предоставляют наивысшее качество изображения, превосходное осевое разрешение, лучшее проникновение, высшую чувствительность и улучшенное соотношение сигнал/шум с меньшим количеством артефактов.
- Недостатки: Монокристаллические датчики значительно дороже в производстве, что влияет на конечную стоимость УЗИ-аппаратов.
Сравнение и Области Применения
Монокристаллические датчики являются вершиной технологии и обеспечивают наилучшее качество изображения, особенно когда требуется глубокое проникновение с высокой детализацией. Это инвестиция в непревзойденную четкость и глубину проникновения, идеально подходящая для сложных исследований.
Композитные УЗИ датчики — это очень хороший и широко используемый стандарт, предлагающий отличный баланс между качеством и стоимостью. Они обеспечивают отличную проникающую способность и детализацию для широкого спектра рутинных исследований.
УЗИ-датчики в линейке экспертных аппаратов SonoScape Elite

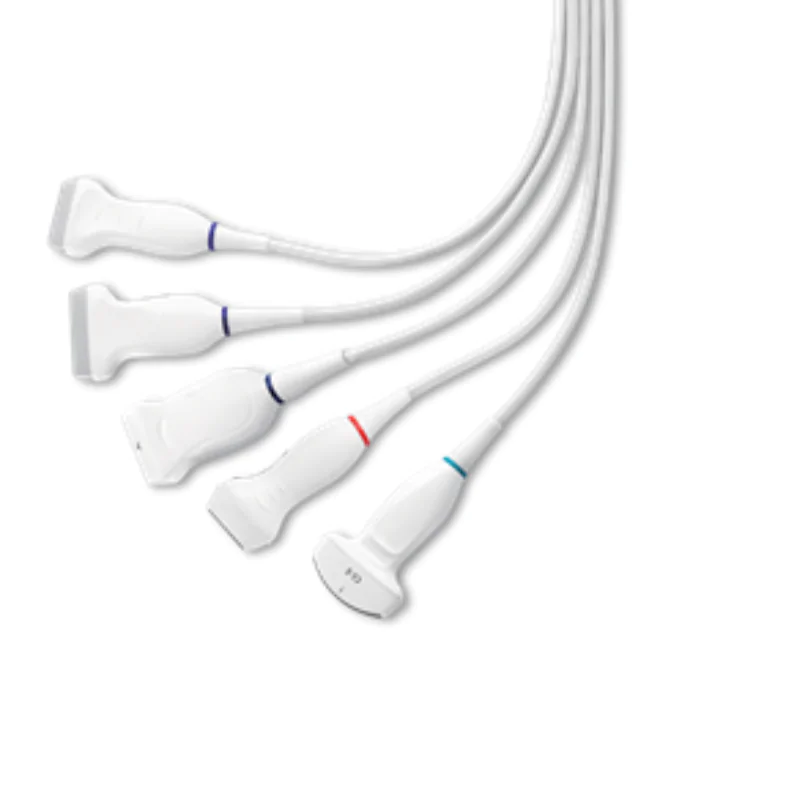

Линейка экспертных аппаратов SonoScape Elite включает как монокристаллические (Single Crystal), так и композитные (Composite Crystal) варианты датчиков. Например, ультразвуковая система SonoScape P20 Elite может быть укомплектована следующими датчиками:
• Монокристаллические датчики:
◦ Конвексный датчик C1-5 (1.0-8.0 МГц): Оптимален для исследований брюшной полости, в гинекологии и акушерстве.
◦ Фазированный датчик S1-5 (1.0-7.0 МГц): Идеален для кардиологических исследований. Эти монокристаллические датчики значительно улучшают соотношение сигнала, обеспечивают четкое изображение, высокую чувствительность и разрешение как для ближнего, так и для дальнего поля. Они повышают эффективность передачи энергии благодаря более равномерному выравниванию кристаллов.
• Композитные датчики:
- композитный внутриполостной датчик 6V3 (3.0-15.0 МГц): Предназначен для гинекологии и урологии.
- композитные линейные датчики 12L-A (3.0-17.0 МГц), 12L-B и 9L-A: Благодаря преобразованию традиционных пьезоэлектрических материалов, они достигают лучшего акустического спектра и более низкого акустического импеданса. Это делает их идеальными для сосудистых исследований, молочных желез, щитовидной железы и кожи. Комбинация этих линейных датчиков обеспечивает сверхширокую полосу пропускания частот, практически устраняя слепые зоны для всех видов сканирования.
При выборе УЗИ датчиков для ультразвуковой системы вы стоите перед выбором между монокристаллическими и композитными технологиями. Монокристаллические датчики — это инвестиция в наивысшее качество изображения, непревзойденную четкость и глубину проникновения, идеально подходящие для сложных исследований. В то же время, композитные датчики предлагают отличный баланс между высоким качеством и доступной ценой, обеспечивая превосходную проникающую способность и детализацию для широкого спектра рутинных исследований.
Важно, чтобы ваш выбор соответствовал клиническим потребностям и бюджету, обеспечивая пациентам максимально точную диагностику. Выбирая SonoScape, вы выбираете ультразвуковые решения, разработанные в соответствии с самыми современными требованиями диагностики.
